Specifiche tecniche e manutenzione Impianto elettrico

Uso degli apparecchi elettrici di bordo delle ultime versioni

Nel corso degli anni ci sono stati dei cambiamenti; è cambiata la strumentazione (si è passati dal singolo strumento a due elementi circolari), è cambiata la posizione della chiave di avviamento (passando dal centro della plancia a sinistra del piantone) e sono cambiati anche le levette al volante, che pur mantenendo la stessa forma hanno cambiato funzioni. In entrambe le versioni la strumentazione era fornita dalla Jaeger, i blocchetti delle chiavi d'avviamento erano invece costruiti dalla FEMSA (Fabrica Espanola Magnetos SA).

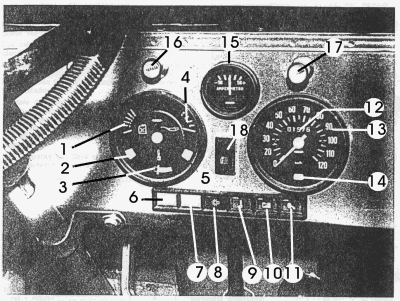

1 Indicatore livello carburante 2 Spia riserva carburante 3 Indicatore temperatura liquido di raffreddamento 4 Indicatore pressione olio motore 5 Spia insufficiente pressione olio motore 6 Spia trazione integrale inserita 7 Spia abbaglianti 8 Spia luci di posizione accese 9 Spia temperatura liquido raffreddamento 10 Spia insufficiente carica dal alternatore 11 Spia livello insufficiente liquido freni 12 Contachilometri 13 Tachimetro 14 Spia indicatori di direzione 15 Amperometro 16 Pomello arresto motore 17 Pomello acceleratore a mano 18 Interruttore luci di posizione
